1、GPRS在自動售貨機方面的應用

利用GPRS通信網作為自動售貨機信息采集和控制系統的無線傳輸媒介，可以降低運營商的運營成本，實現對售貨機的實時監控。自動售貨機GPRS無線通信系統主要由四大部分組成：售貨機接口系統部分（包括售貨機接口板，單片機系統及GPRS模塊），PDA手持系統（包括PDA和GPRS模塊），GPRS通信網（包括GPRS基站控制器，移動交換中心，GPRS業務支持節點以及GPRS骨干網等）和控制中心部分。本系統中售貨機接口系統、PDA手持系統與控制中心之間信息的發送與接收亦可分成兩部分，在售貨機接口系統、PDA手持系統與GPRS網關之間利用GPRS網，在GPRS網關與控制中心之間采用公眾互聯網(INTERNET)。結構框圖如下。

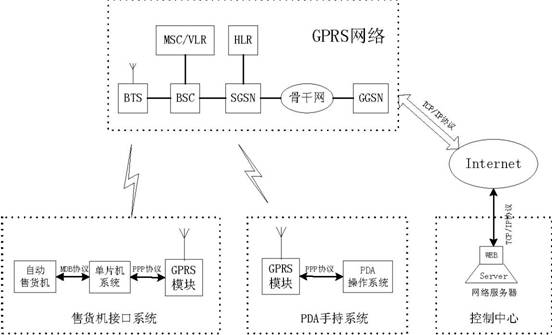

圖1 系統結構框圖

參見圖1，控制中心主要由網絡服務器及顯示器等組成。自動售貨機的狀態信息通過GPRS網傳至GPRS網關，GPRS網關通過INTERNET以IP協議將這些信息發至控制中心的網絡服務器。監控中心的控制信息亦通過此通信鏈路下達至受控自動售貨機和PDA手持系統。

售貨機接口系統安裝在自動售貨機上，它主要由單片機系統和GPRS模塊等組成，單片機通過以MDB協議獲取售貨機的狀態信息，對數據進行編碼后，通過GPRS模塊以IP協議發送至控制中心。在單片機與GPRS模塊之間是通過PPP協議（點對點協議）進行通信的。單片機程序中嵌入了IP協議和PPP協議簡化內核。

2、GPRS在其它方面的應用

2.1 車輛自動收費系統

將GPRS無線通信系統與IC卡收費系統結合，可以實現無線自動收費系統，具體應用場合為：公交車IC卡收費數據采集系統，高速公路IC卡收費采集系統等。

2.2 無線電子金融交易系統

在現有的POS機和銀行的ATM自動取款機上添加GPRS無線通信模塊，就可實現無線金融交易，并可對POS機或ATM機進行實時監控。

2.3 無線抄表系統

在現有的水表、燃氣表內添加GPRS無線通信模塊，就可實現無線自動抄表。適用于自來水公司、燃氣公司的小區自動抄表及監控系統。

2.5 警用無線手持系統

應用GPRS無線通信模塊，可以實現無線警用網上追逃系統、警用無線交通違章處理系統等。

2.6 其它無線數據采集系統

應用GPRS無線通信系統，可以實現多種無線數據采集系統，如交管局車輛監控數據采集、城市數據上報系統等。
